J'aime bien faire des bouts de code sur les Arduinos, il y a l'aspect des technologies récentes, mais surtout j'ai parfois l'agréable impression de coder sur de vieux ordinateur 8bit. Mais je n'aime pas utiliser l'éditeur officiel Arduino. Surtout qu'au final je travaille rarement sur un Arduino, mais bien souvent sur d'autres cartes, notamment les ESP.

Dans ce petit tuto on va installer VSCode et ce qu'il faut pour coder avec le framework arduino. Puis nous verrons le classique tuto du clignotage de led.

Installation de PlatformIO

Installation de VSCode

Télécharger et installer VSCode disponible ici

Python

Il vous faut un environnement python 3 sur votre machine. Sous Debian il vous suffit d'installer python3-venv. Pour les autres systèmes vous pouvez regarder sur la documentation de PlatformIO

sudo apt install python3-venv

Communication série

Il vous faut la possibilité d'utiliser les ports séries. Sous Debian, il vous faut vous ajouter au groupe dialout.

sudo usermod -a -G dialout $USER

Si cela ne suffit pas, il faut aussi ajouter le groupe tty. Si vous ne voulez pas relancer votre session faite un newgrp dialout.

Installation de l'extension PlatformIo

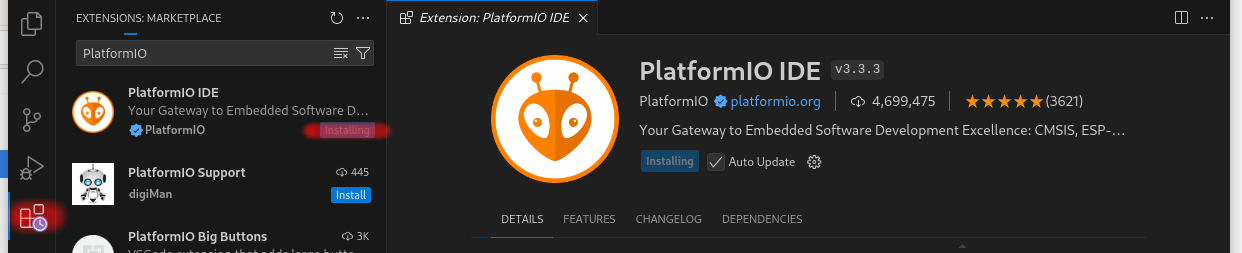

Dans les extensions de VSCode, recherchez et installez "PlatformIO IDE".

Autre extension

Venant d'éclipse j'aime bien l'extension : Eclipse Keymap

Premier projet

Création d'un projet

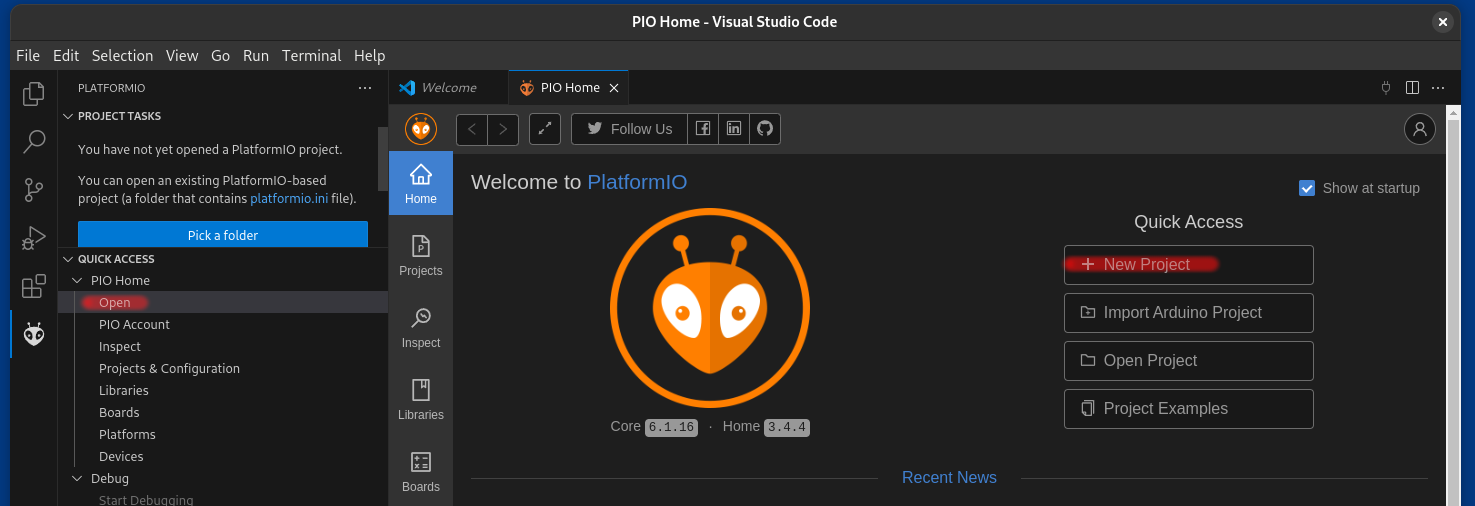

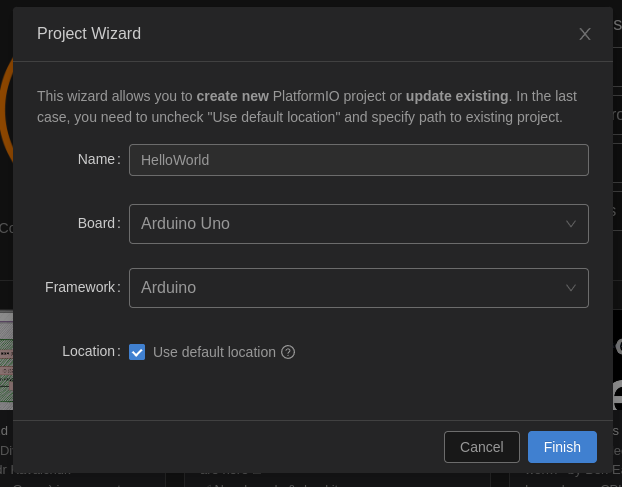

En ouvrant l'extension de PlatformIO vous accédez à l'interface de création de projet. Il y a un nombre impressionnant de carte disponible.

Structure

La structure d'un projet sous PlatformIO est un peu différente de celle d'un projet avec l'IDE Arduino.

Répertoire Racine
|- plateformio.txt # un peu l'équivalent d'un pom.xml
|--src
|  |- main.c
|- lib
|  |--Foo
|  |  |- Foo.c
|  |  |- Foo.h
|  |--Bar
|  |  |--src
|  |     |- Bar.c
|  |     |- Bar.h

Faire clignoter une diode

Créer un projet et coller dans le fichier main ce code simple :

#include <Arduino.h>

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(500);
  digitalWrite(LED_BUILTIN, LOW);
  delay(500);
}

Upload du code

Cliquer sur ce bouton et normalement la diode de votre carte clignotera :

Et normalement ça devrait clignoter comme dans cette magnifique vidéo floue :

Vous trouverez le code sur mon github

La prochaine fois nous verrons comment faire clignoter un ruban de diode WS2811 ou équivalent.
